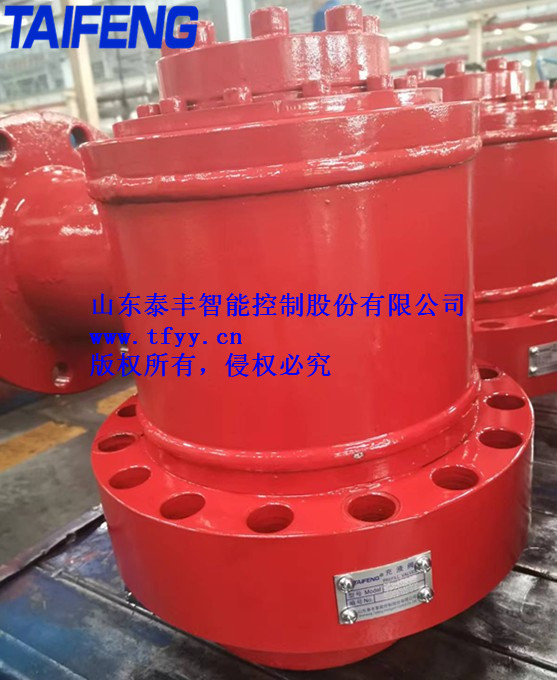

CF型充液阀主要用于液压传动中各类液压设备活塞腔的大流量充液或排液，以提高其空程速度。其中CF型连接尺寸符合德国力士乐公司标准。本系列充液阀为常闭式，其工作原理与液控单向阀相似，流向A→B可自由流动，而B→A是可控的。当X口有控制压力时，单向阀打开，B→A通，当X口泄压时，单向阀关闭，B→A不通。
充液阀的特点
开启压力低，自吸性能好；
流道设计通畅，流阻小；
控制压力低，复位可靠；
结构紧凑，外形尺寸较小。
|
油口 |
A |
B |
X |
|
额定压力 |
16 |
350 |
350 |
|
开启压力
|
0.2 |
||
|
有预泄时X口压力（bar） |
|
Px=0.05Pb+5 |
|
|
工作介质 |
矿物油型液压油 |
||
|
油温范围（） |
-20~+60 |
||
|
粘度范围 |
2.8~380 |
||
|
油液清洁度 |
油液允许污染度NAS 1638第9级，我们推荐过滤器过滤比B |
||
附注：
1、安装要求：我们推荐垂直安装。
2、特殊要求：用户对于阀的机能、参数、安装连接形式和尺寸有特殊要求时，可以特殊订货。
3、固定螺丝我们推荐采用10.9级高强度标准螺钉，若您需要细牙螺钉时，请备注螺距。
